轮廓测量技术解析

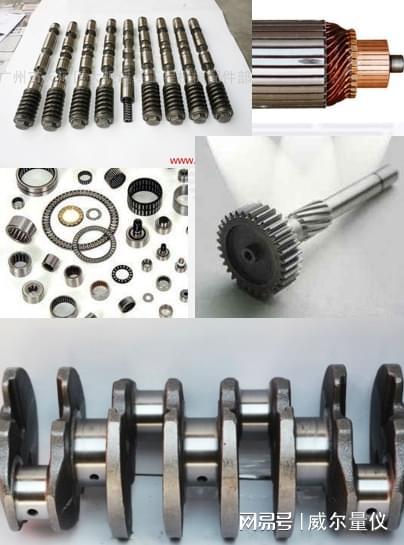

　　在精密制造领域，零件表面宏观轮廓的精确测量直接决定产品密封性、摩擦磨损特性及高速运转稳定性等关键性能。轮廓仪作为实现高精度测量的核心设备，其技术原理与应用对轴承、电机、气门、齿轮轴等关键零部件的质控至关重要。本文系统解析轮廓测量原理、功能及高精度解决方案。

　　轮廓测量是精密制造中的关键环节，其测量结果直接影响产品的核心性能与寿命。表面轮廓的宏观形状误差共同决定了密封性能、摩擦磨损、噪声水平、高速运转性能等关键性能指标。

　　轮廓仪的采用直角坐标测量法，其测量原理为：通过 X 轴、Z1轴传感器，测绘出被测零件的表面轮廓的离散二维坐标点（点云数据）。通过电气组件，将传感器所测量的坐标点数据传输到上位 PC 机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。

　　其中数学运算处理是通过最小二乘法的算法，将离散坐标点拟合成线段或圆弧段，以精确描述宏观轮廓形状。基于拟合得到的线段、圆弧段等几何元素，进行距离、位置等标注操作。

　　l非球面镜片：通过输入非球面函数或理论非球面曲线，与实际非球面产品测量进行对比。

　　l丝杆测量：丝杆专用自动分析功能，快速分析丝杆的大径、中径、小径、螺距、牙型角等关键参数。

　　：传感器最高可达1.2nm分辨率和±30mm量程，精准捕捉微米级特征与大尺寸轮廓。

　　l丰富数据分析：一键水平摆正、非比例标注、多维度数据裁剪及报告编辑等功能。

　　l专用分析模块：可选配螺纹/活塞/磁瓦等专用分析模块，满足特殊测量需求。
